高壓起動柜，技術要求。

1.范圍。

⑴ 負載設備，水泵。

配套電機規格型號， 630KW電機采用一拖一控制方式 。

額定電壓， 10 KV    。

⑵設備范圍，10KV  630KW中高壓交流電動機，固態軟起動裝置一拖一。

2.設備使用環境及條件。

⑴ 設備周圍空氣溫度，戶內裝置的周圍，空氣溫度不超過＋50 ℃，且其24 h內的平均溫度值不超過＋35 ℃，周圍空氣溫度的下限為0 ℃。戶外裝置的周圍空氣，溫度不超過＋50 ℃，且其24 h內的平均溫度值不超過＋35 ℃，周圍空氣溫度的下限為，溫帶地區為－25 ℃，嚴寒地區為－50 ℃。

⑵ 設備周圍空氣相對濕度，在＋40 ℃時不超過50 %。在較低溫度時，允許有較大的相對濕度。

⑶ 設備周圍無爆，炸危險和腐蝕、污染環境。

⑷ 海拔，安裝地點海拔≤2000 m。

⑸ 主回路電源，10KV/50Hz/三相，－15 %～＋10 %。

3、軟起動裝置。

 3.1、采用機械調電感原理。

 3.2、須提供國家權威認證部門，（如西高所或沈高所等），出具的高壓型式試驗報告。

3.3、軟起動柜不允許有，產生諧波污染且容易擊穿，的高低壓可控硅等元件。

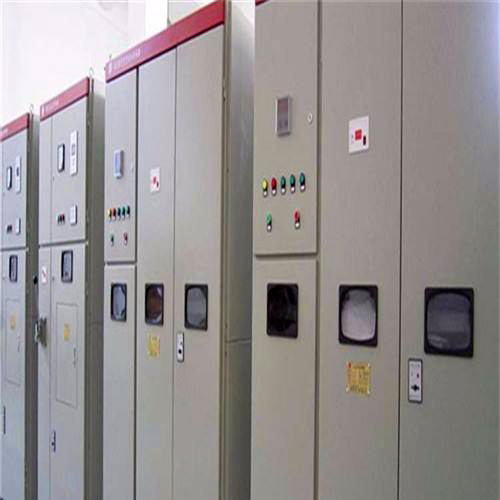

 3.4、采用一體化，高壓干式調壓軟起動裝置，即高壓開關柜，運行旁路柜，軟起動柜三柜合一。



 3.5、真空斷路器，和干式調壓軟起動裝置，必須配有抽出式手車機構，可以抽出，以便檢修。

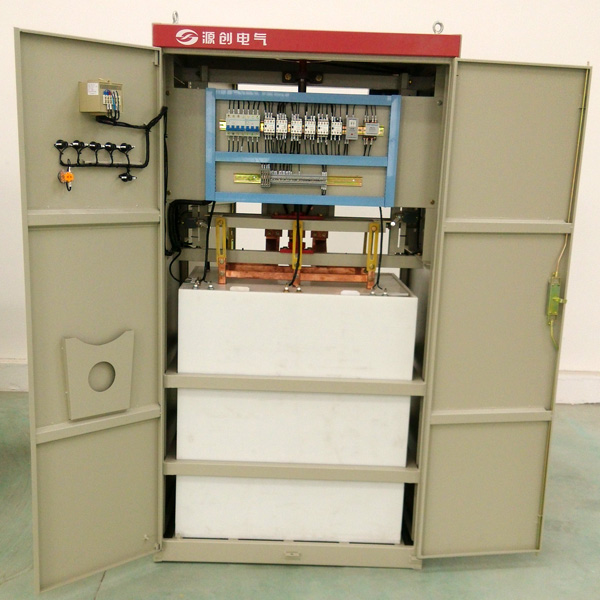

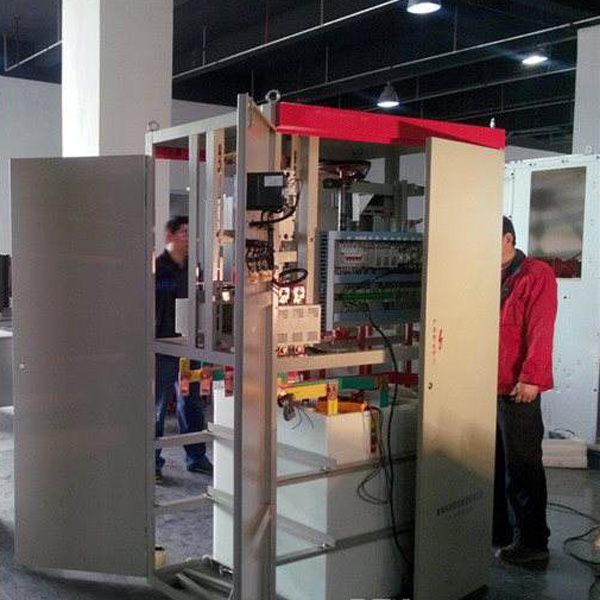

 3.6、軟起動柜中裝有真空斷路器，真空接觸器，電流互感器，零序電流互感器，干式移磁無級調壓軟起動裝置等元件。

 3.7、滿足跟其他，開關柜體共母排拼柜要求。

4、具體技術參數見如下。

4.1、產品名稱，干式調壓軟起動柜

4.2、額定電壓，10KV

4.3、額定電流， 58A

4.4、額定功率， 630KW

4.5、額定頻率，50Hz

4.6、外殼防護等級， IP40

4.7、外形尺寸要求，（W*D*H）（mm），  1200*1500*2300。

4.8、斷路器型號， DVKT-12(電機專用)。

額定電壓，12KV 。

額定電流，630A。

額定開斷電流 ，31.5KA。

4S熱穩定電流，31.5KV。

動穩定電流（峰值），80KA  。

額定短路電流開斷次數， ≥50次。

與斷路器一體化，的彈簧操作機構。

分、合閘控制回路電源，DC220V，分、合閘電流≤1.2A。

儲能回路電源，DC220V。

斷路器及操作機械壽命，10000次。

4.9、真空接觸器型號， LHJCZ-630A/12KV。

額定電壓，12KV 。

      額定電流 ， 630A。

      分、合閘控制回路電源， DC220V 。

4.10、電流互感器型號， LZZBJ9。

額定電壓，12KV 。

      額定電流，150A。

5  要  求。

5.1、空氣絕緣距離， 相對地＞125mm。

                                   相  間＞125mm 。

5.2、聯鎖要求。

5.3、軟起動柜的面板，上開關狀態儀。

5.4、軟起動柜應裝有，具有驗電和閉鎖功能。

5.5、軟起動柜外殼材，料選用復鋁鋅板。

5.6、軟起動柜內所有，電器元件均需采用全工況設備。

5.7、軟起動柜防，護等級：IP40。
