一、設備數量和供貨范圍

本項目的供貨范圍包括后表所有變負載進相器及相應的專用工具、測試設備和備品備件。

1.3. 專用工具

    賣方應提供安裝、運行、檢修所需要的非標準的專用工具。

1.4．備品備件：賣方應提供易損件及備品備件清單及數量，應滿足安裝、調試需要





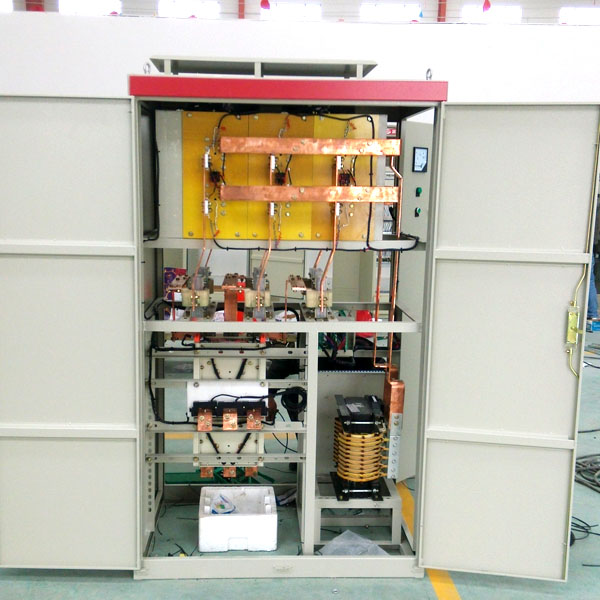

二、技術要求

2.1.變負載進相器，須具備功能。

2.1.1變負載進相器。系統設計需穩定。可靠，具有先進性。

2.1.2變負載進相器。采用先進可靠的控制系統，對起動進行全程監控，并具有起動曲線輸出，貯存及遠程通訊等功能。

2.1.3變負載進相器。具備同DCS系統及高壓開關柜。連接的I/O接口裝置，以及電氣模擬量的轉換裝置。

2.1.3.1變負載進相器，與DCS系統連接的信號。

數字量輸出，①備妥信號，②進相指示信號。

數字量輸入，①進相命令，②退相命令。

2.1.3.2變負載進相器，與高壓開關柜連接的信號。




數字量輸出，故障分閘信號。

數字量輸入，進相聯鎖信號。

    模擬量輸入，①定子電流，②定子電壓。

2.1.3.3變負載進相器，與水阻柜連接的信號。

數字量輸出，本柜備妥。

數字量輸入，允許進相。

以上所有數字量采用無源接點輸出，定義為接點閉合時有效。除特別注明外，接點容量不小于3A、240V.AC。





2.1.4變負載進相器，與主電控柜，（不在此訂貨范圍），要可靠連鎖。

2.1.5變負載進相器，的檢測及保護功能，需可靠、完善。

2.1.6應具有兩種控制方式，電控箱應設置“遠程/就地”，控制轉換鑰匙開關。打至“遠程”時,接收DCS系統，的自動控制;打至“就地”時，實現就地操作控制，在控制柜上直接控制設備起停。

2.1.7 變負載進相器應在柜體上，具有與配套主機相應的標示銘牌。




2.2.技術要求。

2.2.1系統設計具備可靠性，可適用性、可維修性。

2.2.2賣方需嚴格按照，企業標準進行制造 ，并應完全滿足買方提出，的有關性能指標要求。

2.2.3賣方選用的元器件，（空氣開關、交流接觸器等），要求采用ABB產品，真空接觸器選用無錫藍虹產品。

2.2.4一、二次線路配線。須按國家最新標準安裝，二次配線須采用多股軟銅線。（1.5mm2以上），并用接線端子冷壓連接，接線接線采用不燃或阻燃。型鳳凰端子和端子排。

2.2.5柜體面板板材須選。上海寶鋼或武鋼生產。的優質冷軋鋼板，板厚2mm以上。經酸洗磷化處理后噴漆烘干。

2.2.6防護等級。IP40、

2.3.技術標準。

2.3.1賣方對所供設備。必須精心制造，嚴格按買方要求制造 ，其產品應符合開關柜行業相關的。國際電工委員會及國家標準。

2.3.2變負載進相器應按標準。要求進行檢查試驗和型式試驗，主要內容如下。

A．電氣間隙爬電距離試驗。

B．介電強度試驗。

C．操作試驗。




三、資料交接。

（1）設備外型圖，剖面圖、基礎圖，（含設備靜荷載和動荷載參數）。

（2）變負載進相器的原理圖，接線圖及其他相關資料。

（3）文件及圖紙應準確，清晰、完整，圖紙應具有合適的比例，買方有權拒收不完整，或不清晰的文件、圖紙。賣方應提供最新的文件，圖紙，費用由賣方負擔。由于提交不完整或，不正確的圖紙，數據引起安裝工作的延誤和損失，賣方應承擔責任。買方有權要求賣方對設備的，設計進行修改以滿足本技術文本的要求。
