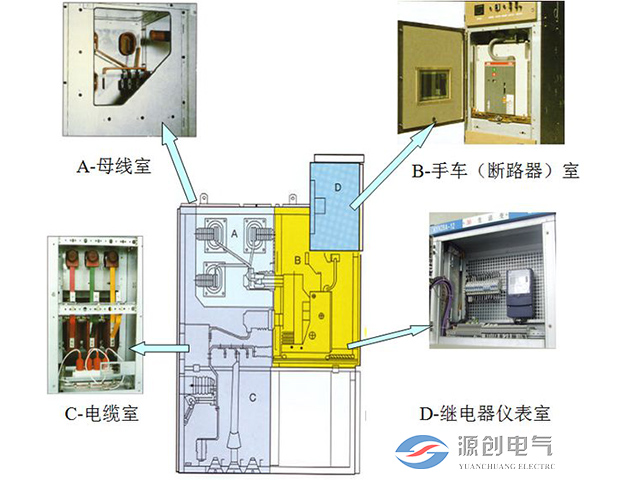

中置開關柜由固定柜體和中置手推車兩大部分組成。機柜外殼及各功能部件的隔板均采用鋁鋅型復合鋼板，經數控機床加工彎折后進行卡口。它的內部可以分為主開關室，母線開關室，纜線開關室。開關箱采用整體插接技術，保證了各高壓隔室的定位精度；箱體結構堅固；開關互換性好。下面小編告訴大家在10KV的中置式開關柜里不知道有什么組成？

壓力釋放板安裝在所有高壓小室頂部，故障電弧產生的氣壓打開壓力釋放板，使電弧釋放，確保人身安穩。

開關柜門板采用冷軋鋼板彎折加工，靜電噴粉成型，表面耐沖擊，耐腐蝕，美觀大方。

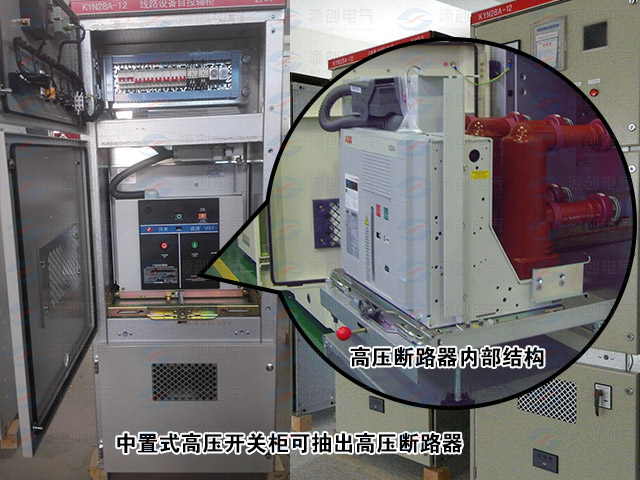

一、手車。

手車座由冷軋鋼板鉚焊后再加工而成。

二、主開關柜。

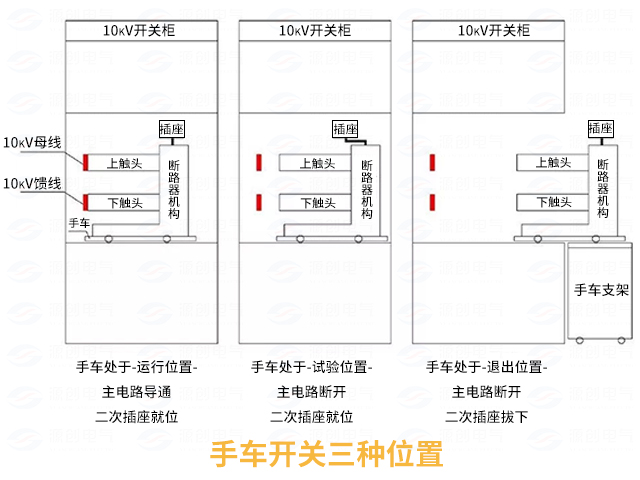

主要開關室安裝有特定的手車導軌，供車輛移動和定位。將手車?yán)龌蛞瞥鰷y(cè)試位置后，機柜內的活動隔板將機柜內的一次性靜座隔離，以確保操作人員不會接觸帶電體。隨著手車從測試位置向工作位置移動，所有的活動面板都會打開，直到手車處于工作位置。二次接插件在測試位置接通手車，此時手車可以進行各種操作測試。可通過手車室的觀察窗來監測手車室的操作位置和設備的操作狀態。

三、母線機房。

母線室位于開關柜后上方，當母線穿過柜間隔板時，通過母線套管隔離，防止設備故障時事故蔓延鄰柜，母線采用高強度螺栓連接，螺栓上下均裝有碟形防松墊，在母線接頭處設置絕緣罩，使母線隔室內無任何裸露帶電，并確保母線安裝的機械強度。分支母線直接固定在靜觸頭箱內，取消了母線室內對絕緣子的支承，減少了由于灰塵積聚而引起沿表面閃絡的可能性。

四、電纜房。

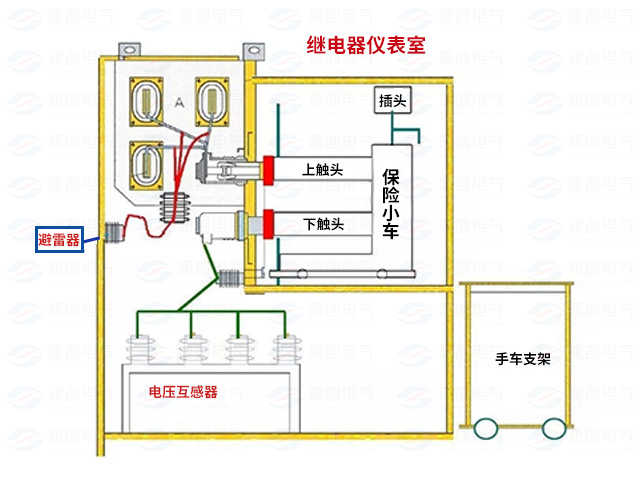

電纜室內安裝有電流互感器、接地開關、電壓監測傳感器和避雷器等，每相上限可安裝三根電纜線。建筑工人可以從開關柜前或后進入電纜末端室進行施工。電纜箱內空間大，便于施工人員操作安裝。

五、低壓室。

本室內安裝有測量?jī)x表、繼保元件和操作按鈕等。本室另設小母線支座，20根小母線可在本室內布置。安裝于底板上的輔助插件可以與手車上的輔助插件連接，以在這個室內面板上操作，對手車和上面的設備進行各種測量、控制和保護。在底板左側設置二次電纜出線孔，供用戶安裝時連接使用。

六、防止誤操作的閉鎖裝置，開關箱設有可靠的機械閉鎖裝置，以確保操作者的安穩：

只有在斷路器手車全部達到測試和工作狀態的情況下，斷路器才能關閉。

當斷路器手車在測試或操作位置上的電源無法控制時，斷路器就無法關閉。

只有當斷路器手車進行測試時，才能打開斷路器室的門。

只有當斷路器手車處于測試/隔離位置或移動位置時，地線開關才能關閉。

當?shù)鼐€開關和斷路器分閘時，手車可從測試/隔離位置移至工作位置。

注：接地開關合閘和斷路器合閘時，手車不得從測試/隔離位置向工作位置移動。

　　當車在工作狀態時，二號插頭被鎖住，無法拔出。

　　只有接地開關合閘時，才能將電纜室的門打開；只有電纜室的門關閉后，地線開關才能開。

　　開關柜五防閉鎖功能主要是通過機械聯鎖和電氣聯鎖來實現的。

七、壓力釋放裝置。

相應主開關室，母線室，纜室上方設有壓力釋放裝置。若機柜某一隔間發生故障，伴隨著電弧的產生，機柜氣壓升高，裝在機柜上方的壓力釋放裝置動作，機柜上方的壓力釋放板自動打開，釋放出機柜上方的壓力和排放氣體，保證機柜前操作人員的安穩。

八、接地裝置。

開關柜的接地母線安裝在開關柜電纜端子室的底板上。小車的接地接觸器通過接地觸頭與接地母線連接。地線由30×8平方毫米銅母排組成，直徑8平方毫米。鄰近機柜的接地母線由接線板可靠接通。

以上就是小編幫大家整理的內容，希望能幫助到您，更多的請關注我們網站。
