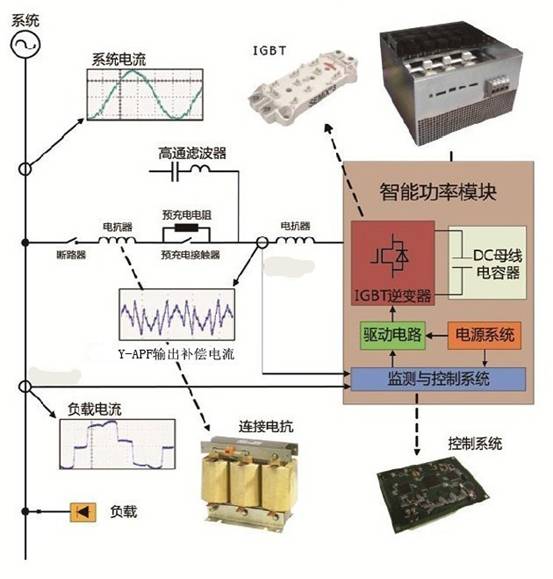

·關鍵元器件全部采用進口優質品牌，保證質量。如IGBT采用全世界最著名的品牌塞米控的IGBT、進口驅動電路、進口優質風機、進口電容器等。

·控制算法與軟件歷經十余年的積累改進，成熟穩定可靠性高。雙DSP控制系統，采用矢量篩選技術。

·可實時動態濾除2~50次諧波，或者有選擇的濾除電網相線和存在的各次典型特征諧波（可以不受限制的任意選擇需要補償?shù)牟煌螖?shù)諧波），并可以根據需要設定需要濾除的諧波次和設定濾除諧波的目標值。

·三相四線制系列產品零線上的諧波濾波能力是相線濾波能力的三倍。針對照明等單項負載造成零線諧波過載（零線上的三次諧波電流因?yàn)橄辔幌嗤B加將會達到相線上的三次諧波電流的三倍）和相不平衡的情況。

·內置諧波補償、無功補償、不平衡補償?shù)榷喾N補償功能，用戶可自行設定選擇補償功能。在濾除諧波的同時，可進行無功補償和消除負載不平衡現象。

·為國內用戶量身定制的中文大屏幕液晶屏，操作簡單方便，可實時顯示數據域曲線，可提供完整的現場信息內置濾波補償、無功補償、不平衡補償?shù)榷喾N補償功能，用戶可自行設定選擇。

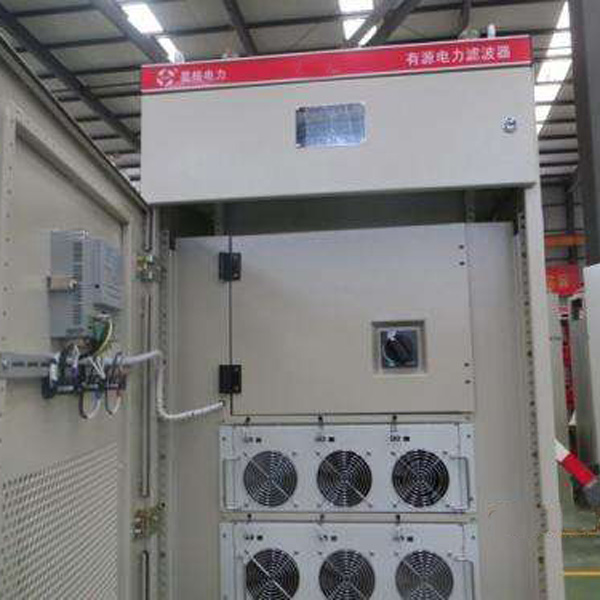

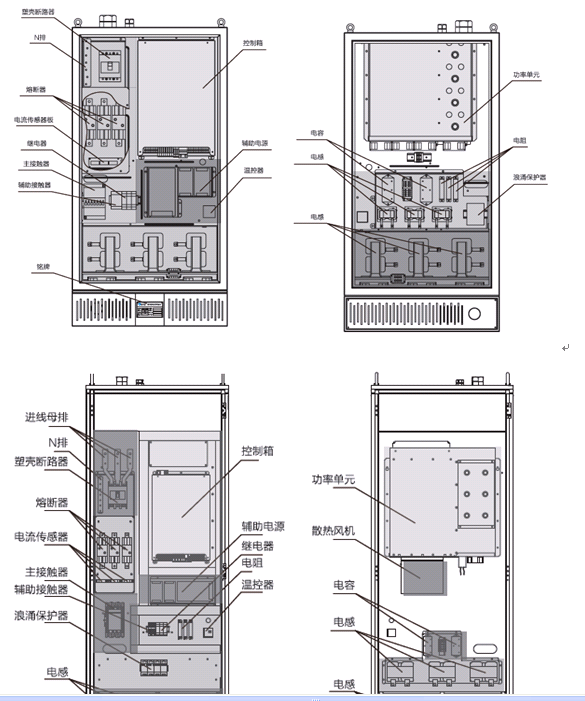

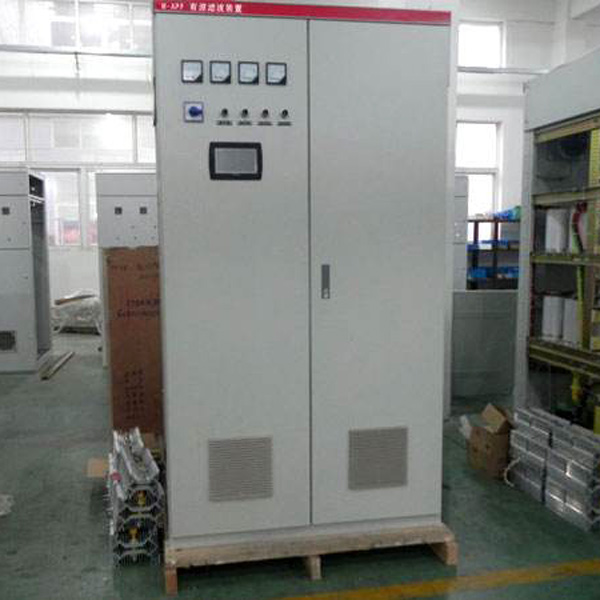

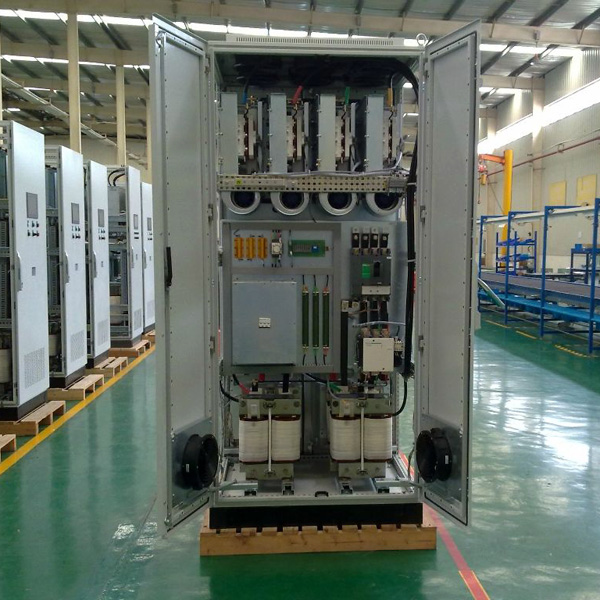

·模塊化柜體結構，節奏合理，電纜可從裝置柜體頂部或底部進入，安裝靈活。800mm寬的有源濾波柜相線濾波能力達到300A，零線濾波能力達到600A。

·完整有效的各類保護措施。確保正常工作和一部工況下，都不會對供配電系統級系統內其他設備造成任何影響，包括各類保護功能（過載、過/欠壓、過流）、內置高頻率濾波回路確保Y-APF自身高頻率載波不回饋電網、內置緩啟動控制回路避免啟動瞬間過大突入電流。可根據負載變化，自動合理限制補償電流，裝置永不過流，在濾波的同時，能完全避免過補償。

·Y-APF自身高頻載波不會回饋到電網，對供電系統及形態內其他設備不照成干擾。

·標準通訊接口，滿足供電系統實現電力監控功能的需要。采用通用的modbus遠程通信協議，通信接口為R4S85/232和CAN總線。

·獨立于電網系統阻抗之外，不收電網系統阻抗影響，不發生諧振與諧波電壓放大，安全性好。

·擴展性能好，可多臺Y-APF并聯應用。

Y-APF性能指標

電氣特征    額定電壓（V）    AC380±15%, AC69±15%
    工作頻率(HZ)    50±0.5
    電氣接線    三相三線
    最大濾波電流（A）    60  100  200  300  60  100  200
    CT要求    需要3個CT,5VA,CT兩側電流為5A
    濾波范圍    2-50次諧波（可以選擇性諧波，各次諧波補償可分別設定
    濾波程度    選定的每次諧波可進行幅值補償設定
    濾波能力    ＞95%
    無功補償    內置諧波補償、無功補償、不平衡補償?shù)榷喾N補償功能用戶可自行設定選擇補償功能
    響應時間    1ms
    有功功率損耗    ＜3%額定模塊功率下
    過載能力    120%，1分鐘
    多臺運行方式    主從控制，并聯運行（單母線不超過20臺）
    平均無故障時間    ≥10萬小時
控制特征    開關頻率    平均20khz
    控制算法    具有自適應能力的頻域篩選矢量補償算法
    諧波控制    采用國際上最先進的閉環控制技術
    控制器    數字式雙DSP
    通信功能    采用Modbus遠程通訊協議，通信接口RS485/232和CAN總線
    控制連接    光纖或電氣連接
結構特征    外形尺寸    2200（高）×800（寬）×600（深）或按客戶要求定制
    重量    ＜500kg
    防護等級    1p20或按用戶要求定制
    顏色    RAL7035(淺灰色)或按用戶要求定制
    冷卻方式    強迫風冷
    整體結構    落地式
    安裝方式    室內安裝，固定方式可選、電纜進線方式可選
環境條件    環境溫度    －25℃∽＋55℃
    存儲溫度    －40℃∽65℃
    相對濕度    最大95%，無凌霜
    海拔高度    安裝海拔小于2000米（其他特殊要求需要定制）
    電磁兼容標準及測試    符合GB/T 7251-2005（GB/T7261-2000）包括衰減震蕩波脈沖群干擾、靜電放電干擾、輻射電磁場干擾、快速瞬間變干擾、浪涌（沖擊）干擾度、電壓中斷抗干擾、電磁發射試驗等

Y-APF設備選型與安裝
一、容量計算方法：
A、運行環境確定容量法
   根據多年的運行經驗，推導出下列諧波電流計算經驗公式，可滿足工程設計要求，公式為經驗公式，計算過程僅涉及數值計算，不涉及量綱。
Ih=Sl×ah
Ih：諧波電流，單位A
SI: 計算負荷額定容量，單位KVA
Ah：補償系數，通常在0.075~0.3之間，單位/KA
無特殊干擾，如寫字樓、住宅樓等，補償系數選0.075~0.12。
中等干擾，如節能燈、電能、復印機、空調相對集中的辦公樓、燈光照明比較多的體育場和舞臺劇場、通信數據中心、銀行數據中心、電視演播中心、一般工廠燈，補償系數選0.12~0.225。
強干擾的項目，如通訊基站、電弧爐、大型UPS設備、變頻器、接焊機、整流設備等工廠，補償系數選0.225~0.3。
B、諧波負載確定容量法
  根據不同類型的非線性負載的各自容量，選擇不同非線性負載的各自補償系數，確定各自所需補償電流的大小，疊加計算得出所需配置的Y-APF的容量。
常見諧波負載的典型諧波含量：

負載類型    典型諧波含量（%）    負載類型    典型諧波含量（%）
變頻器    33~50    客戶電梯    15~30
中頻感應加熱電源    30~35    六脈沖整流器    28~38
LED燈    15~20    十二脈沖整流器    10~12
節能燈    15~30    電焊機    25~58
電子鎮流器    15~18    變頻空調    6~34
開關電源    20~30    UPS    10~25
